金型を使わない絞り加工による強度ＵＰ加工された筐体
投稿日: 2015/04/08
製品概要
アルミという柔らかい材料に絞り加工を行う事により強度を上げる加工です。
(アルミ以外の製品にも対応できます。）
絞りを加えると板厚が薄くなりますが、加工硬化という現象が起き、
製品が固くなり強度が上がります。
加工技術ポイント
従来の絞り加工は金型を用いた絞り加工を行っているため、金型コストがかかります。
弊社の絞り加工では、金型を簡易冶具に置き換える事により、コストを下げた加工を可能としております。
また、板金部品に絞り加工を行う事により、強度が増します。
製品の主な使用用途
カバー、筐体物の側面。
コーポレートロゴ等
対応可能加工サイズ
t=0.8～1.5
XY=300*300
材質
鉄=SPCC,SECC
ステンレス=SUS304,SUS430,その他
アルミ=A1050,A5052
その他の材質については要相談

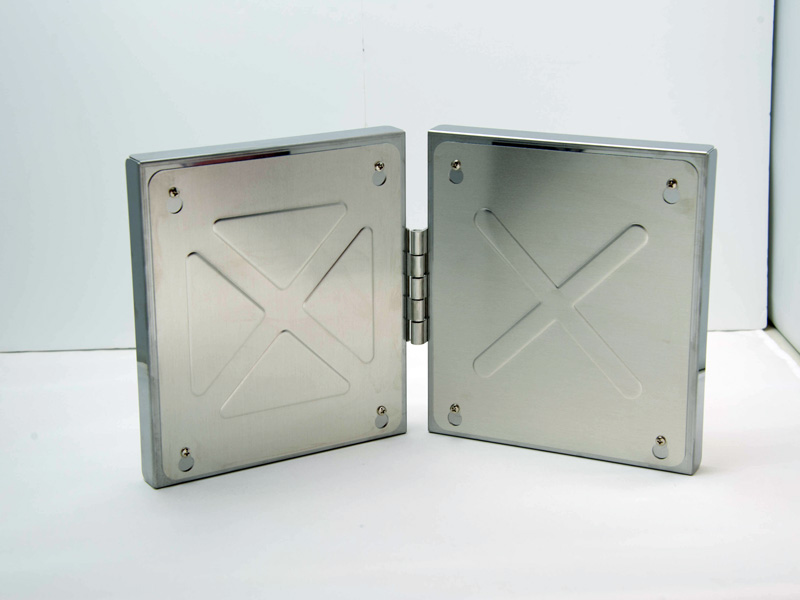

製品例
