よくある工業部品洗浄でのお困りごと

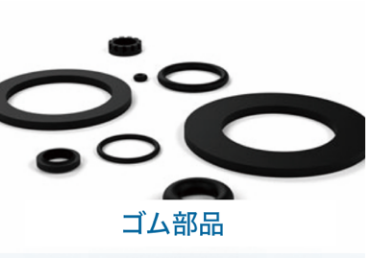

ゴム部品

ゴム部品
  • 洗浄していない

    顧客の外観の精度要求が厳しくなり、コンタミの除去も要求されているが、具体的な対策を施していない

  • ゴム製品のコンタミが除去できない

    ゴムなどの柔らかい部品は超音波を吸収するため、狙った洗浄ができにくい

  • 作業者の負担が大きい

    手もみや洗濯機は洗濯ネットへ入れたバッチ洗浄であり、洗浄の自動化がなされず、作業負担が大きい

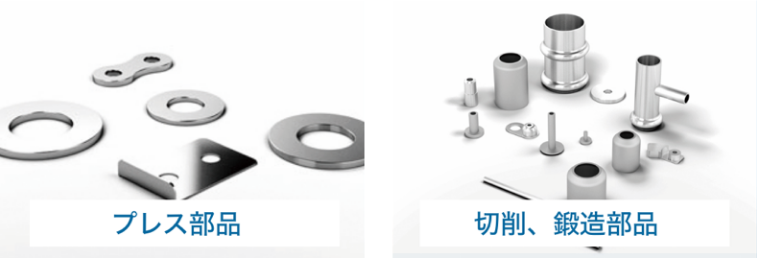

金属部品

金属部品
  • 環境に良くない

    有機溶剤の脱脂能力はあるが、環境に良くない

  • 洗浄までの作業工程が増える

    洗浄のバッチ処理(ワークの籠への移し変え等)で、作業工程が増えている

  • 作業者の負担が大きい

    洗浄工程の作業改善が進まず、量の多いワークの移動・搬入搬出の作業負担が大きい

洗浄機のご紹介

洗浄機

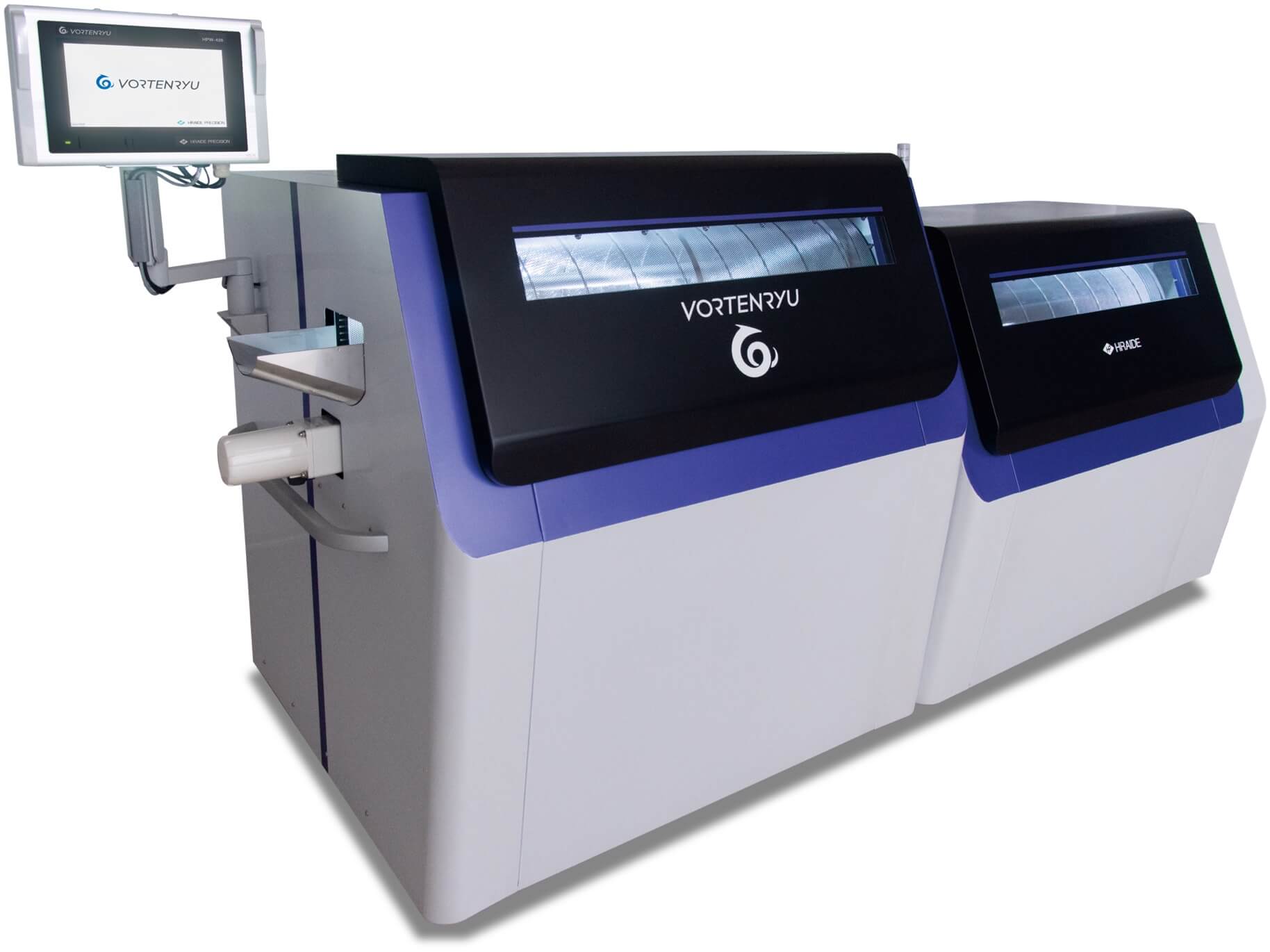

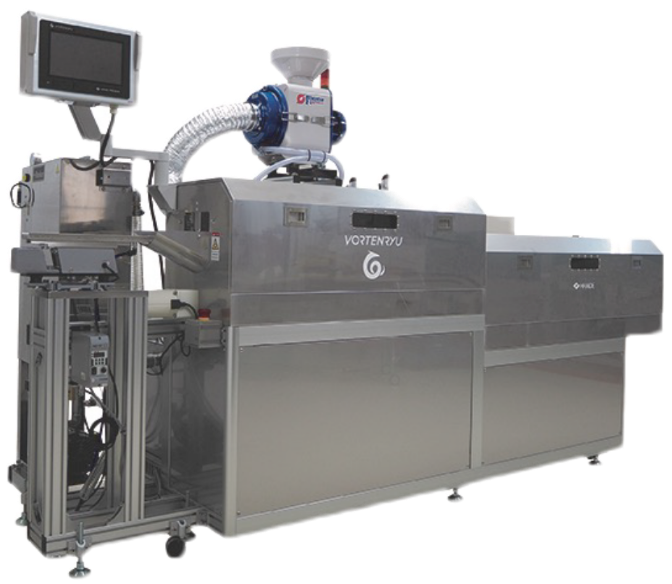

精密部品洗浄機

製造工程毎のこまめな洗浄が全自動で可能。
完全インライン化による省人化ができます。

トリプルウォッシュ技術とスパイラル搬送により
確かな洗浄力も確保。

VORTENRYUの特徴

特徴

01

水洗浄油分除去率94%の脱脂能力!ゴム部品コンタミ除去50μm以上!
純水で洗浄するため環境にもやさしい

洗浄能力

VORTENRYUは純水を標準的に利用しており、VOC(揮発性有機溶剤) : Volatile Organic Compoundsを抑制した環境にやさしい洗浄機です。

プレス部品(φ40×L30)を用いた洗浄実験では、水洗浄で油分除去率94%の実績。炭化水素系溶剤の洗浄油分除去率97%と比較しても遜色ない洗浄力を実現しております。

ゴム部品を用いた洗浄実験では、50μ以上のコンタミ除去の実績。溶剤や超音波では除去できなかったコンタミ除去を実現しています。

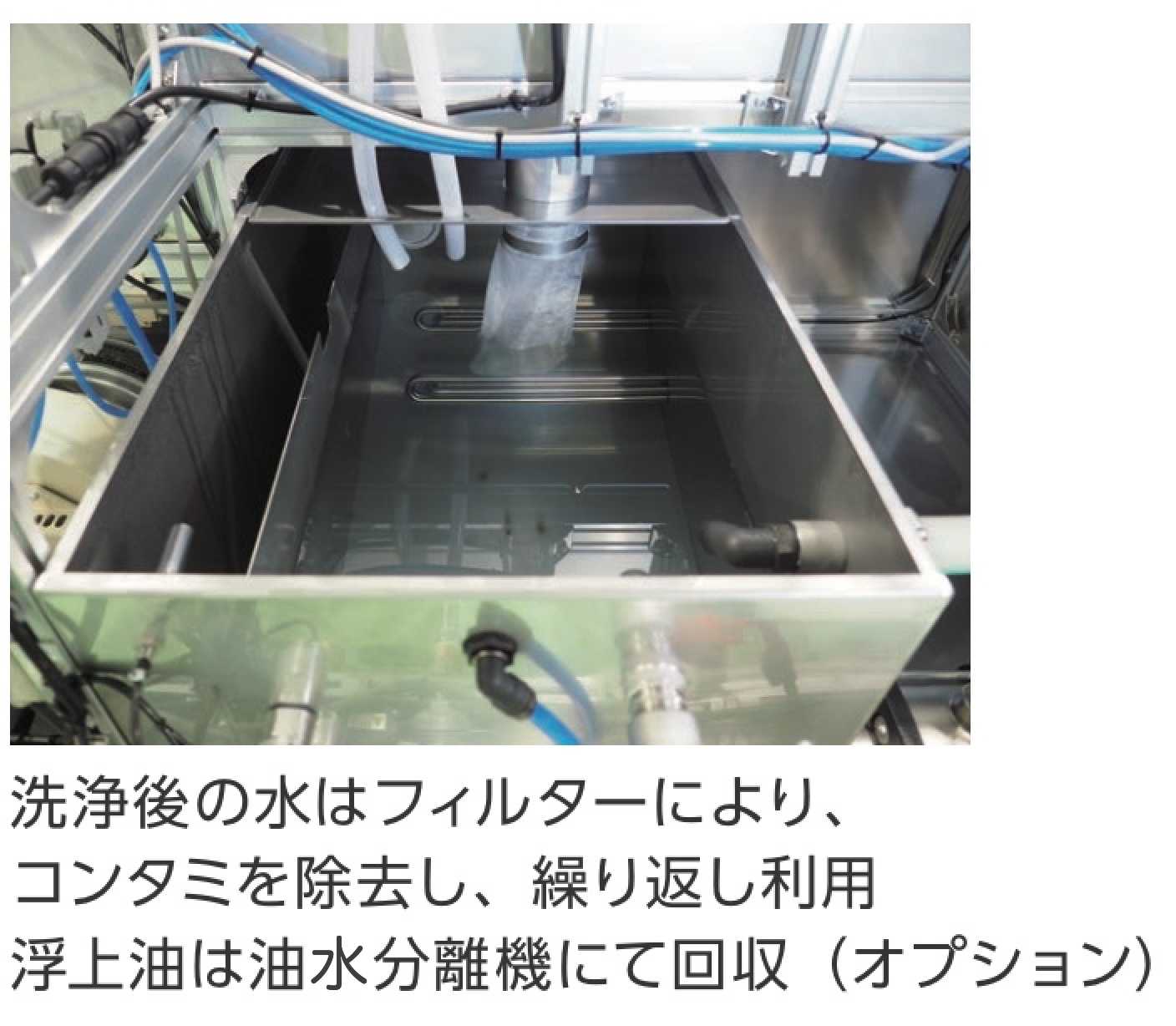

洗浄水の循環、再利用

フィルターでコンタミ除去、オプションの油水分離機で、油と水を分離し洗浄へ再利用。

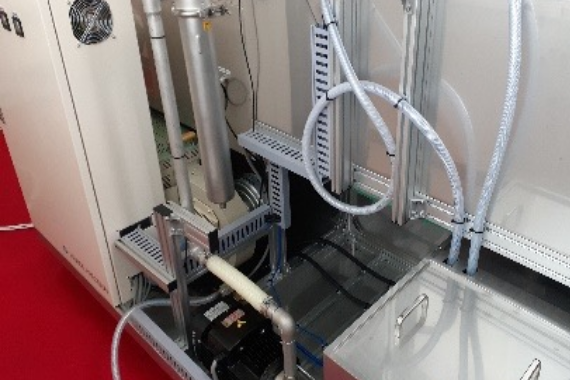

フィルタ

コンタミ除去のフィルター

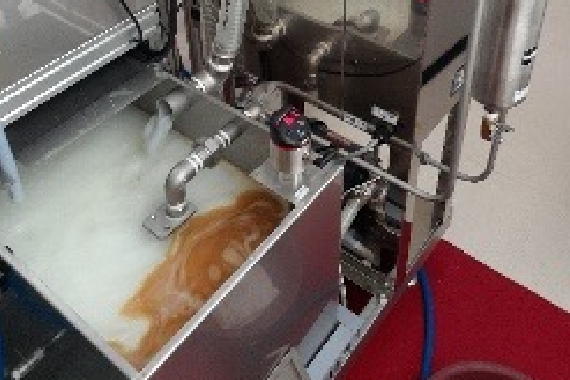

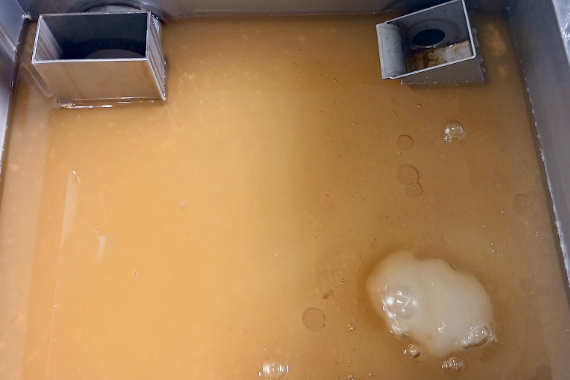

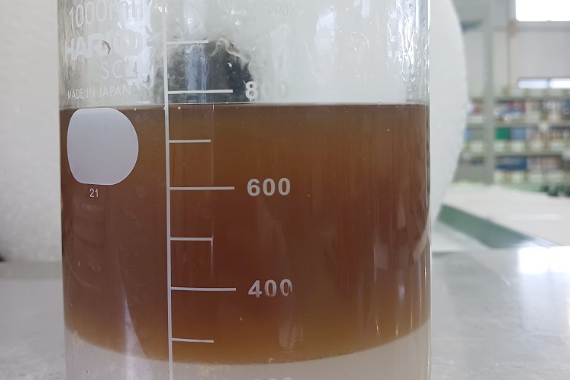

洗浄タンクの油

洗浄タンクの油

浮上した油排出口

油水分離機へ浮上した油

浮上油を排出

浮上油を排出

特徴

02

インライン洗浄機だから様々な工程との連結が可能

VORUTENRYUはインライン洗浄機として、投入、払出等周辺機器と連結が可能。
バッチ処理で行っている洗浄工程をインライン化することにより自動化、タクトタイム短縮、作業負担の軽減に寄与します。

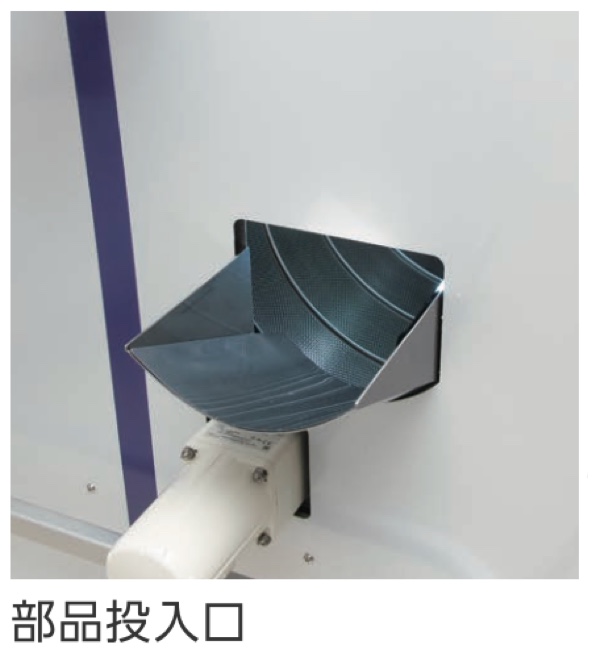

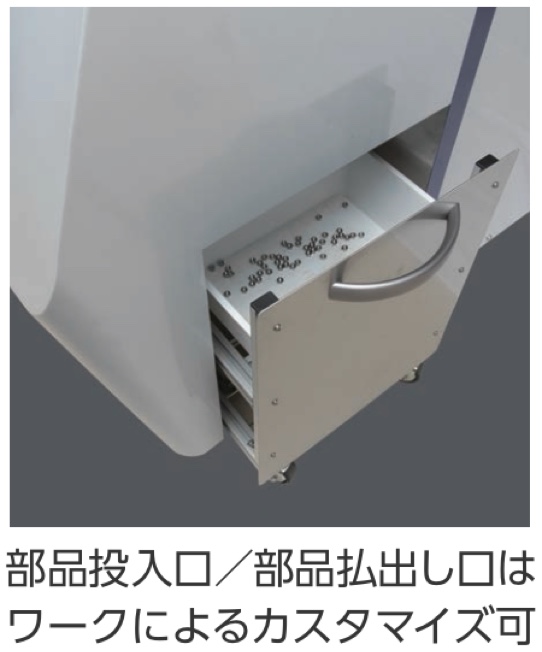

投入口と払い出し口は周辺機器にあわせてカスタマイズ可能。
水で洗う洗浄力については、洗浄テストを承っておりますので、詳しくはお問い合わせください。

インラインスパイラル洗浄機

様々な洗浄工程で使用でき、製品品質確保

各工程毎のこまめな洗浄が全自動で可能、製品の品質を確保します

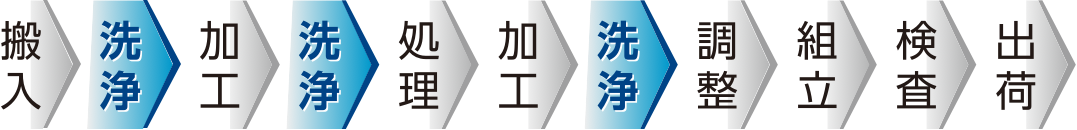

インライン化ワークフロー(例) ※中間洗浄に向いてます!

  • 加工前後などの、こまめな洗浄に手軽に使えます。
  • 必要な工程でセットすれば完全無人化が可能(HPW-32, HPW-42シリーズ)

洗浄スピード

1個/2秒(HPW-42洗浄能力)

タクトタイムの早い前工程に
対応できます。
(部品の大きさ、清浄度によります)

特徴

03

コンタミ除去に強い独自洗浄方法「トリプルウォッシュ」

環境・洗浄部品にやさしく、確かな洗浄力

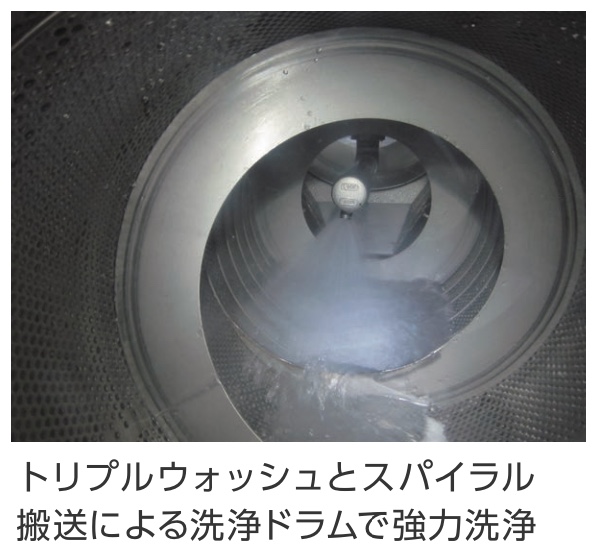

トリプルウォッシュ
スパイラル搬送だからできる強力洗浄

特許技術「トリプルウォッシュ」だからできる!強力水洗浄 トリプルウォッシュとは、特殊ノズルによる「シャワー洗浄」「浸漬・揺動洗浄」「流水洗浄」を同時に行うことにより、優れた洗浄力を発揮する当社独自の洗浄方法です。

トリプルウォッシュの特長
  • プレス、パイプ形状部品の洗浄に最適(パイプ形状のワークの内側も洗浄可能)
  • 浸漬・シャワー・流水による強力洗浄
日本国内特許取得済
国際特許取得済(米国、欧州、中国、タイ、インドネシア、インド)

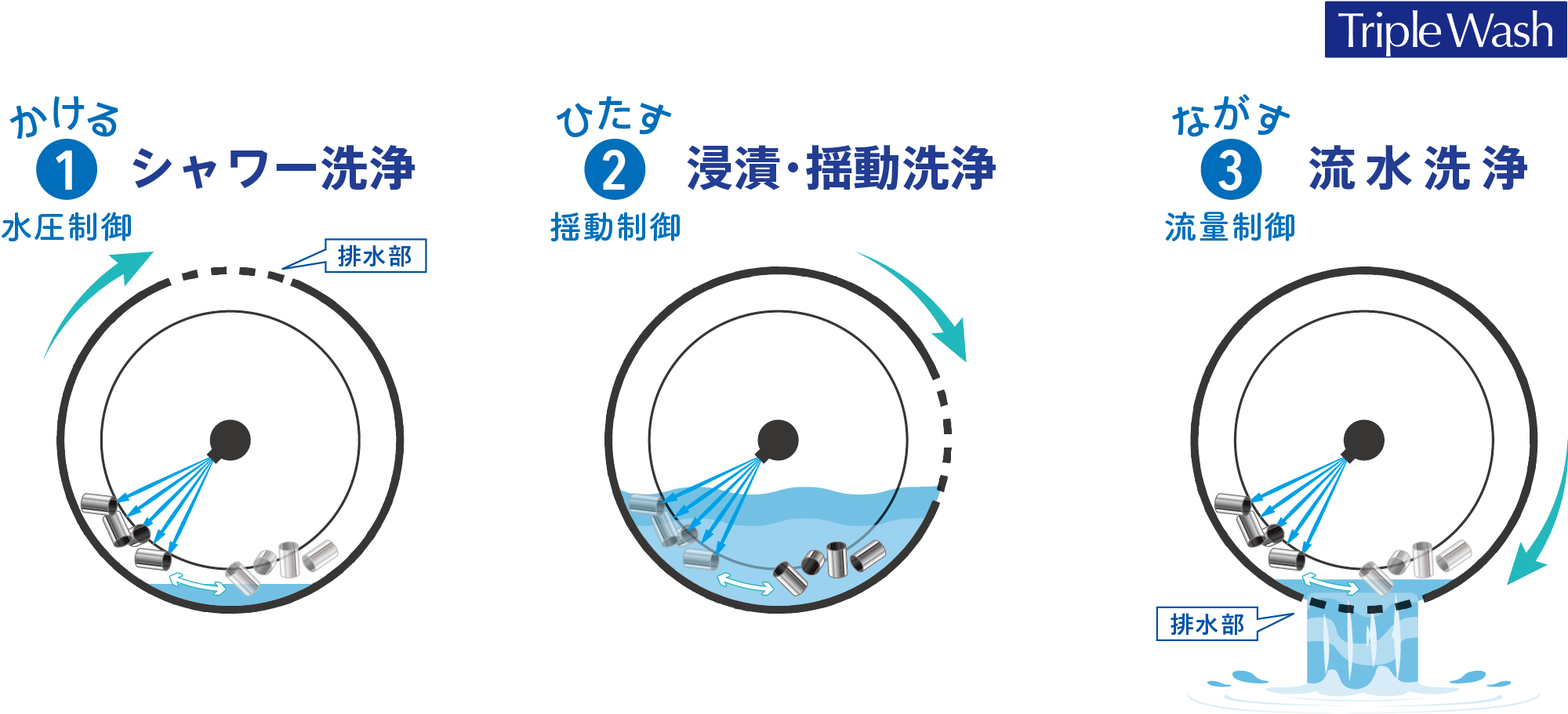

○ 特殊ドラムにより、一回転の中で①②③の3つの洗浄を同時に行うことにより、優れた洗浄力を発揮する当社独自の技術です。

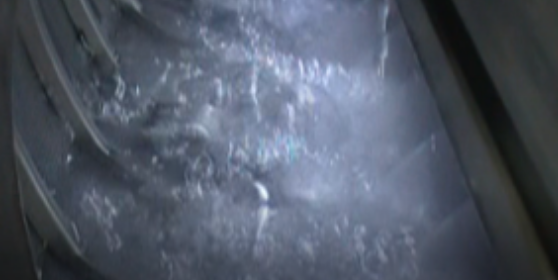

シャワー洗浄

シャワー洗浄

浸漬・揺動洗浄

浸漬・揺動洗浄

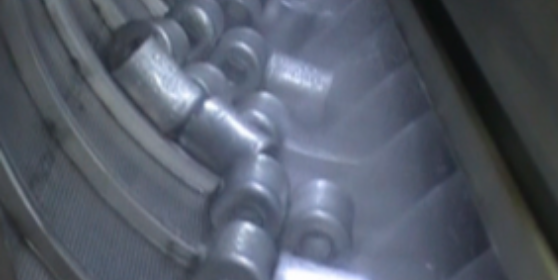

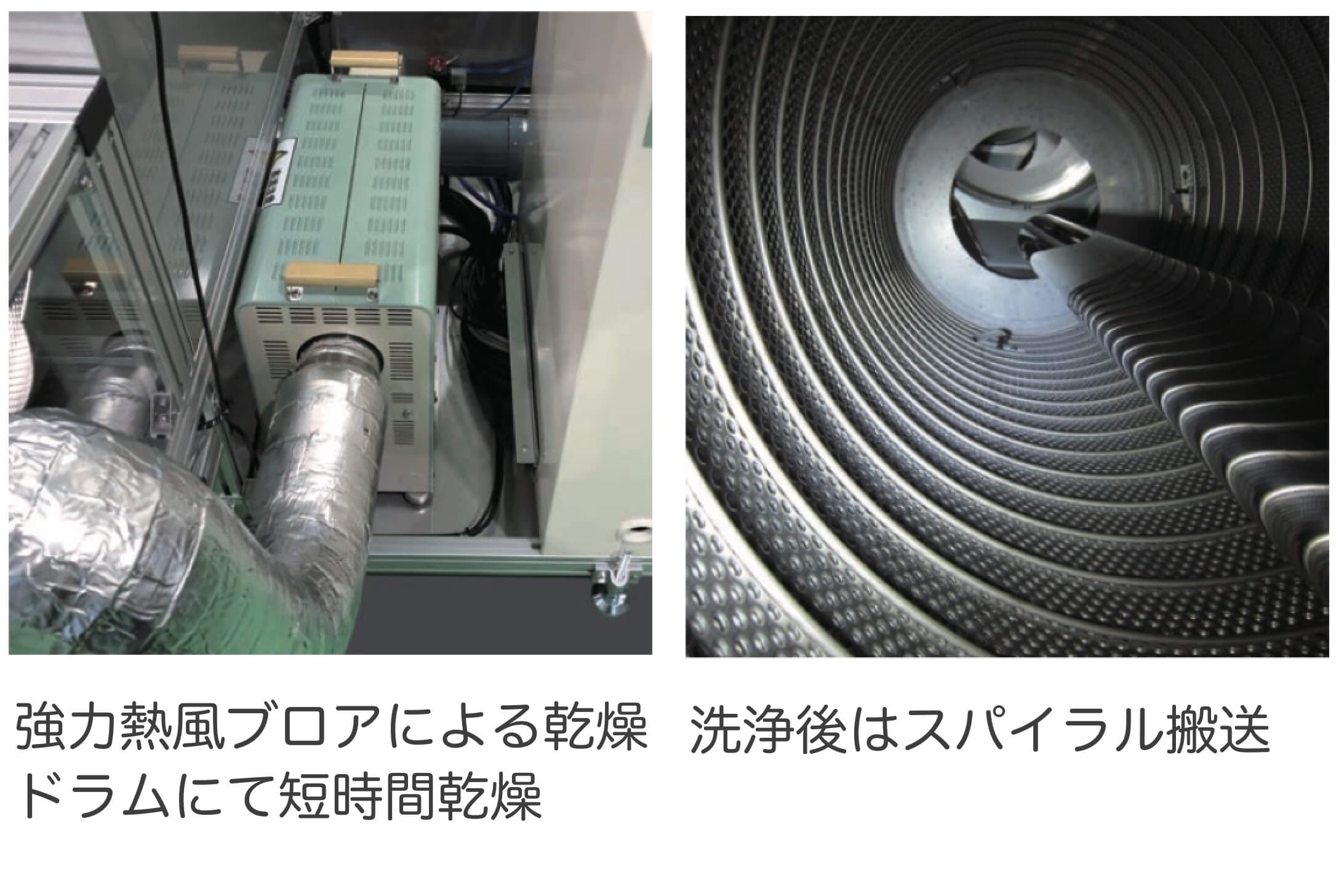

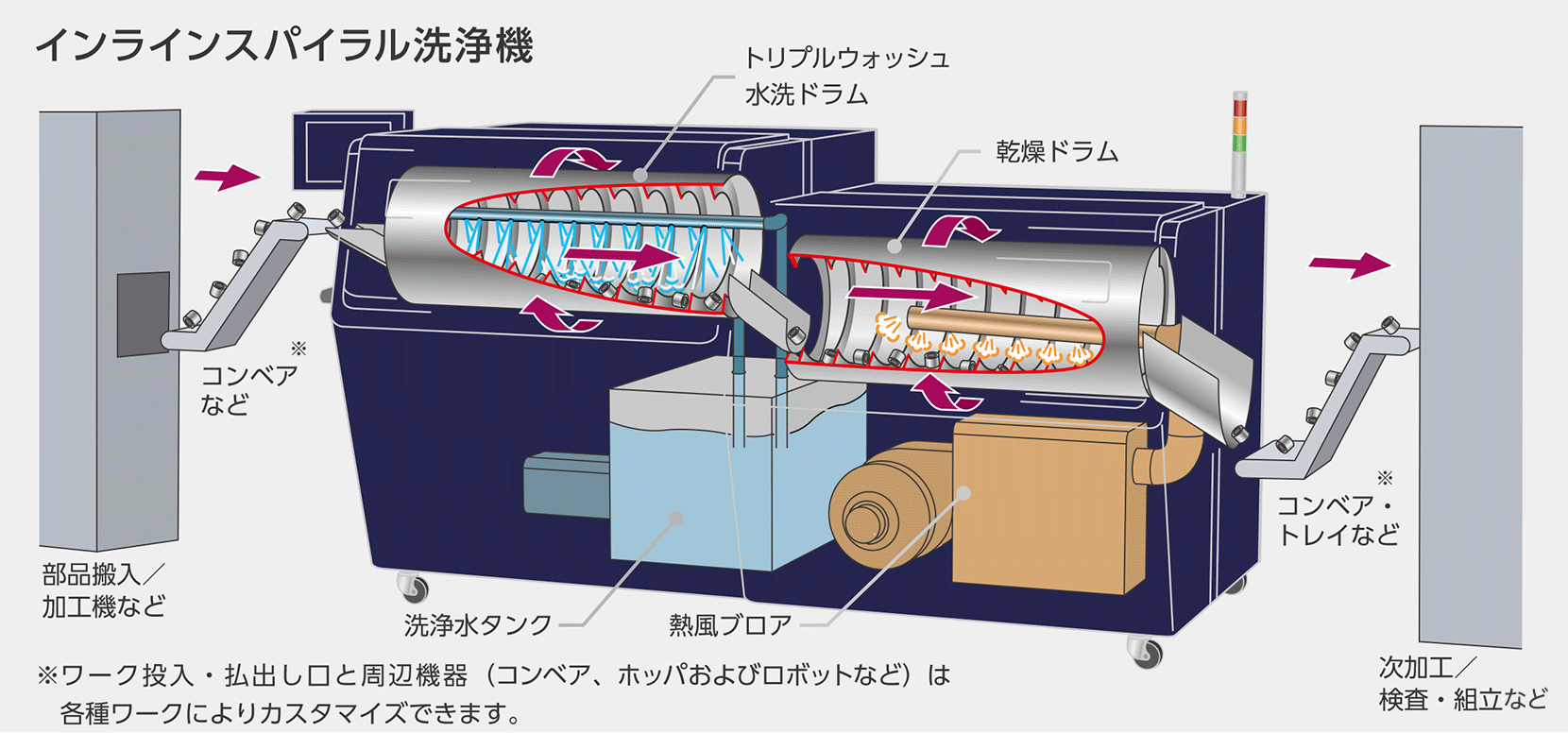

スパイラル搬送 Spiral Carry

  • インラインスパイラル洗浄機は工作機械などと直結して、1個流し生産では個別に多槽で繰返しきれいに洗浄します。
    (HPW-32, HPW-42series)

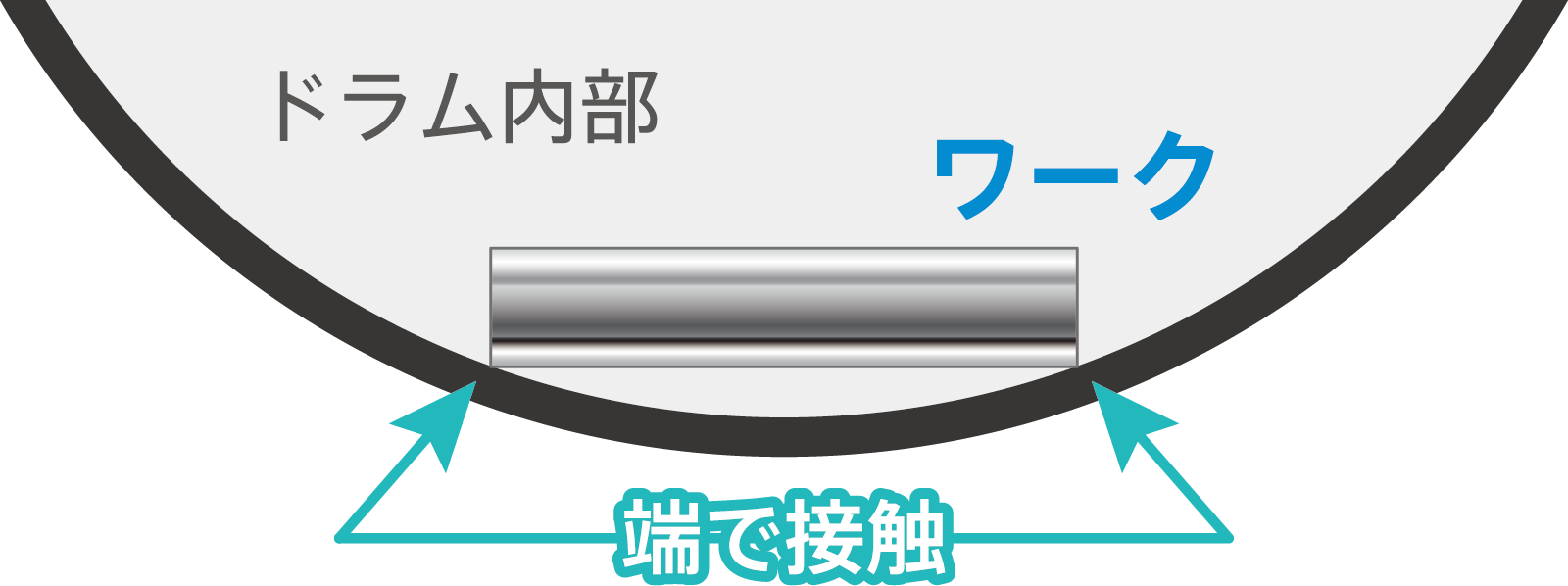

  • ワークの端がドラムの内面に接するので、傷がつきづらいのが特長です。
動画、製品カタログダウンロードはこちら

溶剤を使用しないので匂いが少なく、
コンパクト設計でオペレーターの身体的負担を減らせます

オペレーション時

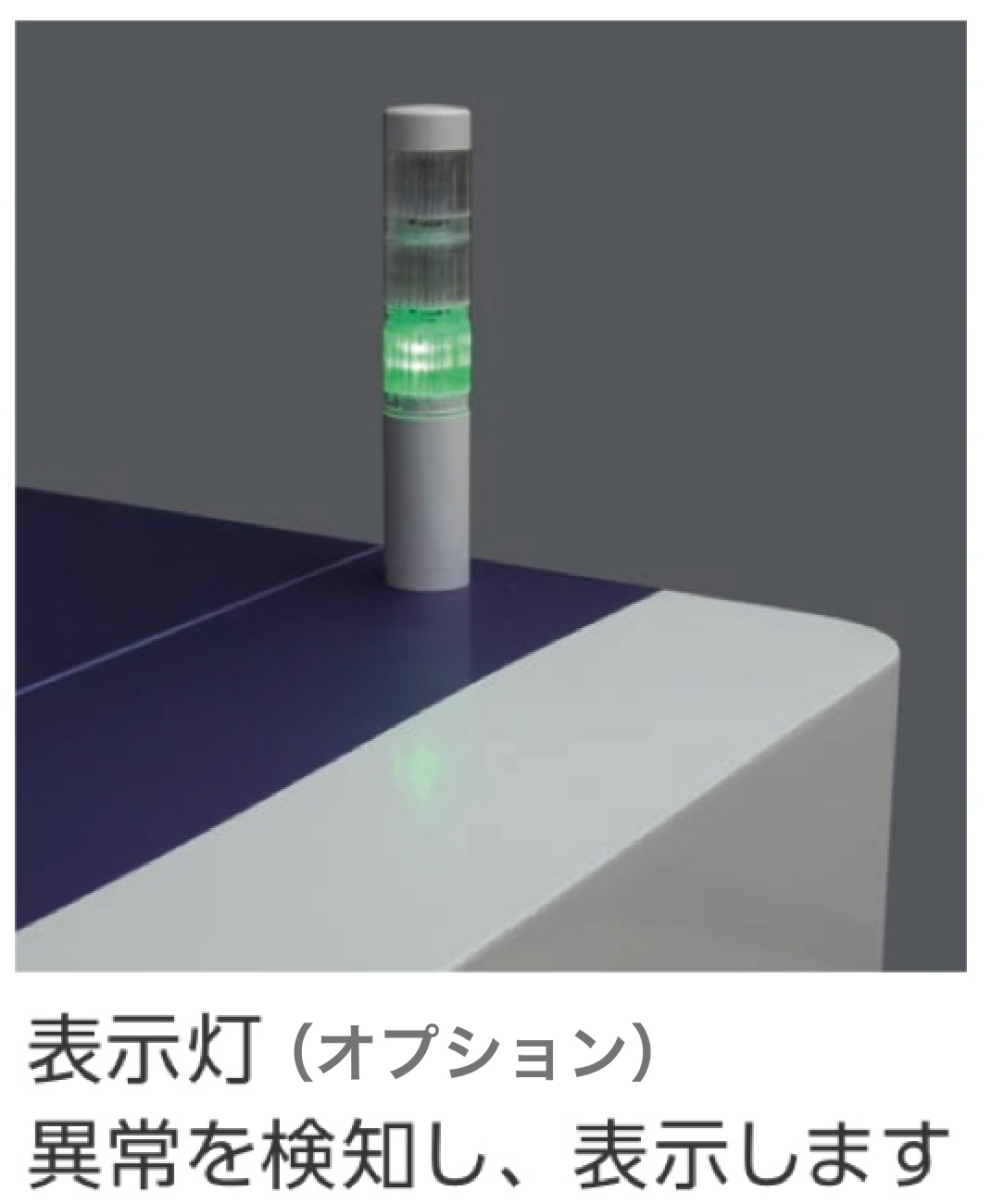

高さ 1.34m(ミストコレクタ、表示灯除く)

  • 視線を遮らないコンパクトな高さです。
  • 投入、払出装置を付ければ完全自動化により合理化・コストダウンにつながります。

( HPW-32, HPW-42 シリーズ )

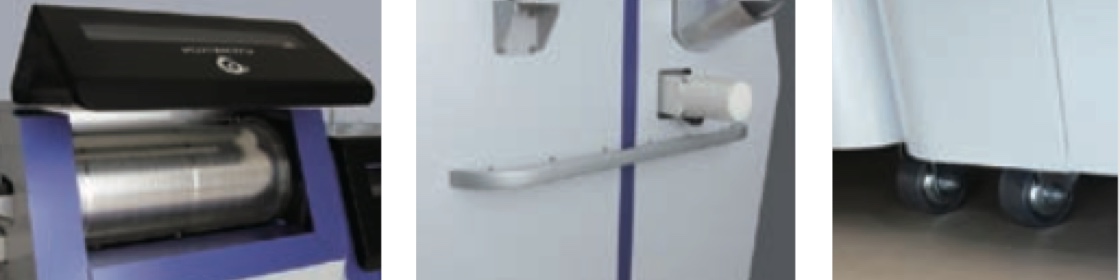

メンテナンス・移設時

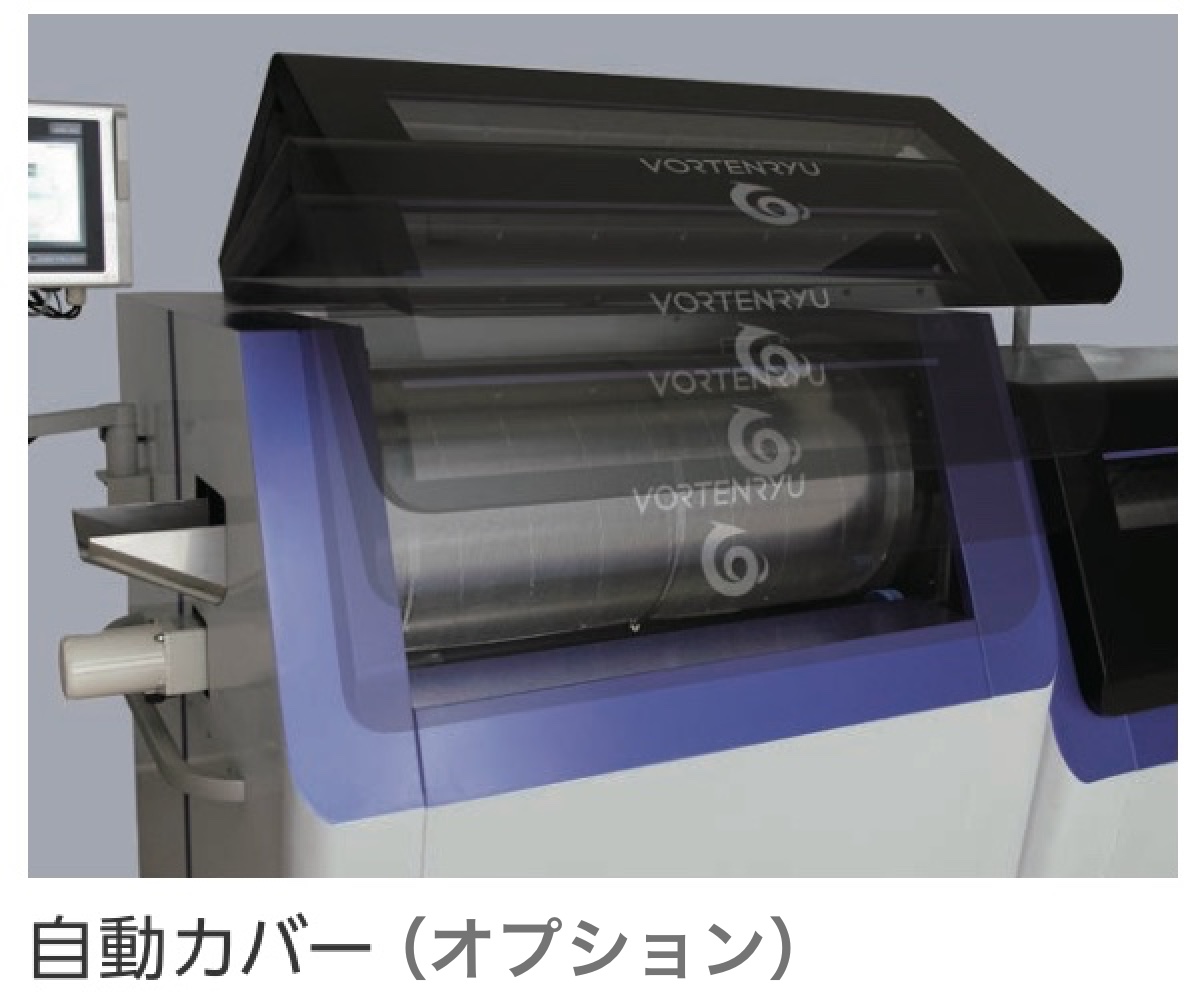

  • 大きく開くドラムカバーで、点検スムーズ。
  • ハンドルとキャスターで、らくらく移動。

製品ラインナップ

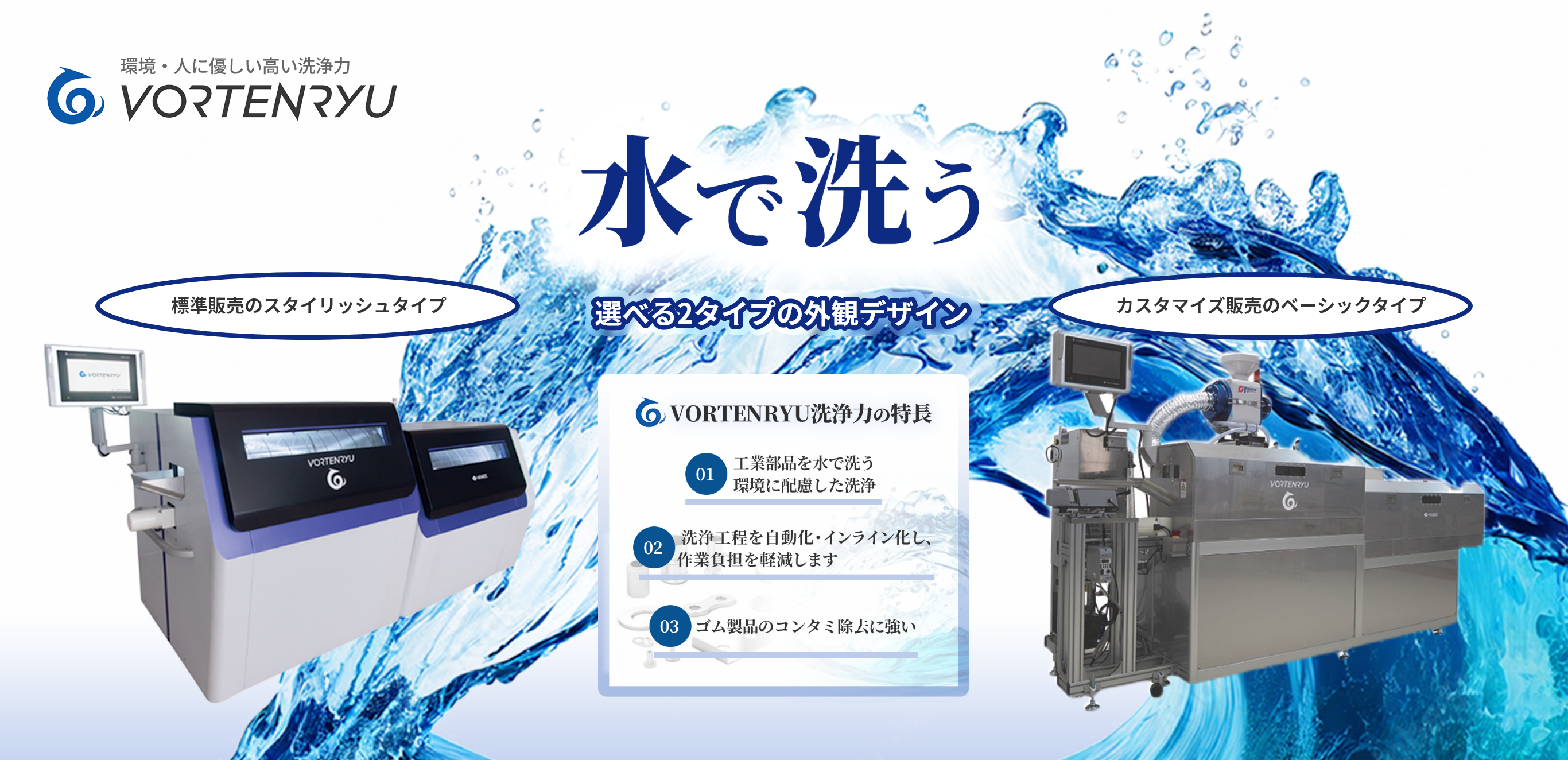

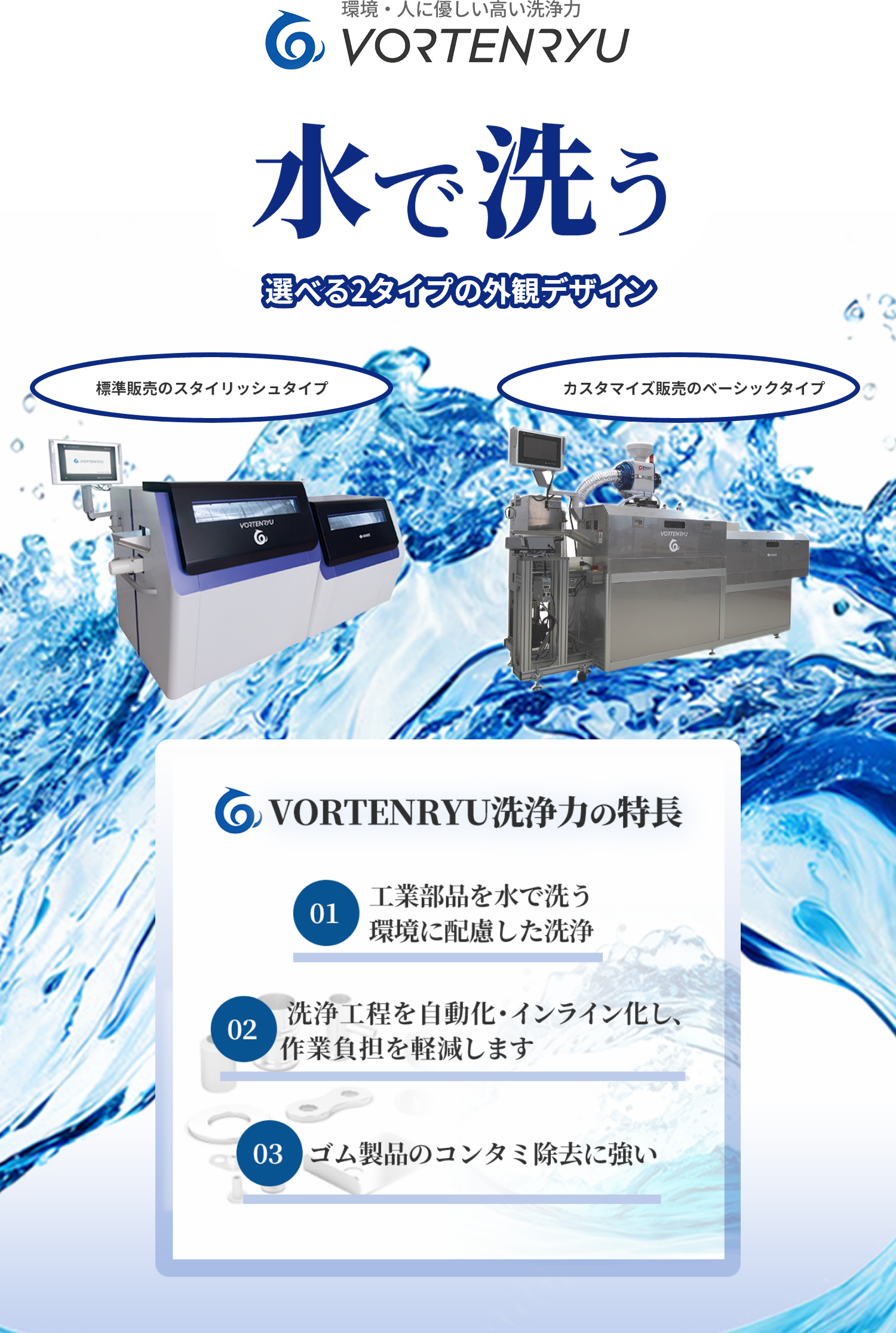

スタイリッシュタイプとベーシックタイプがお選び頂けます

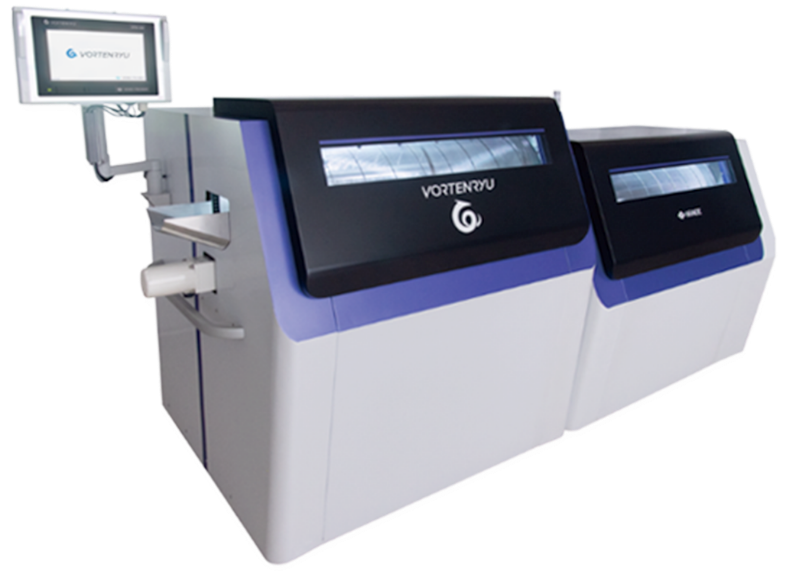

スタイリッシュタイプ

■スタイリッシュタイプ

スタイリッシュタイプ

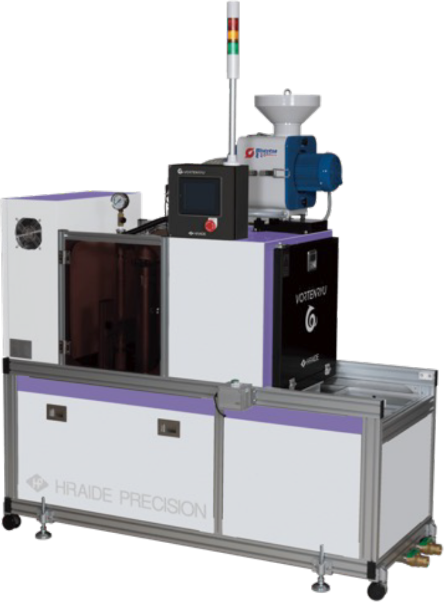

■ベーシックタイプ

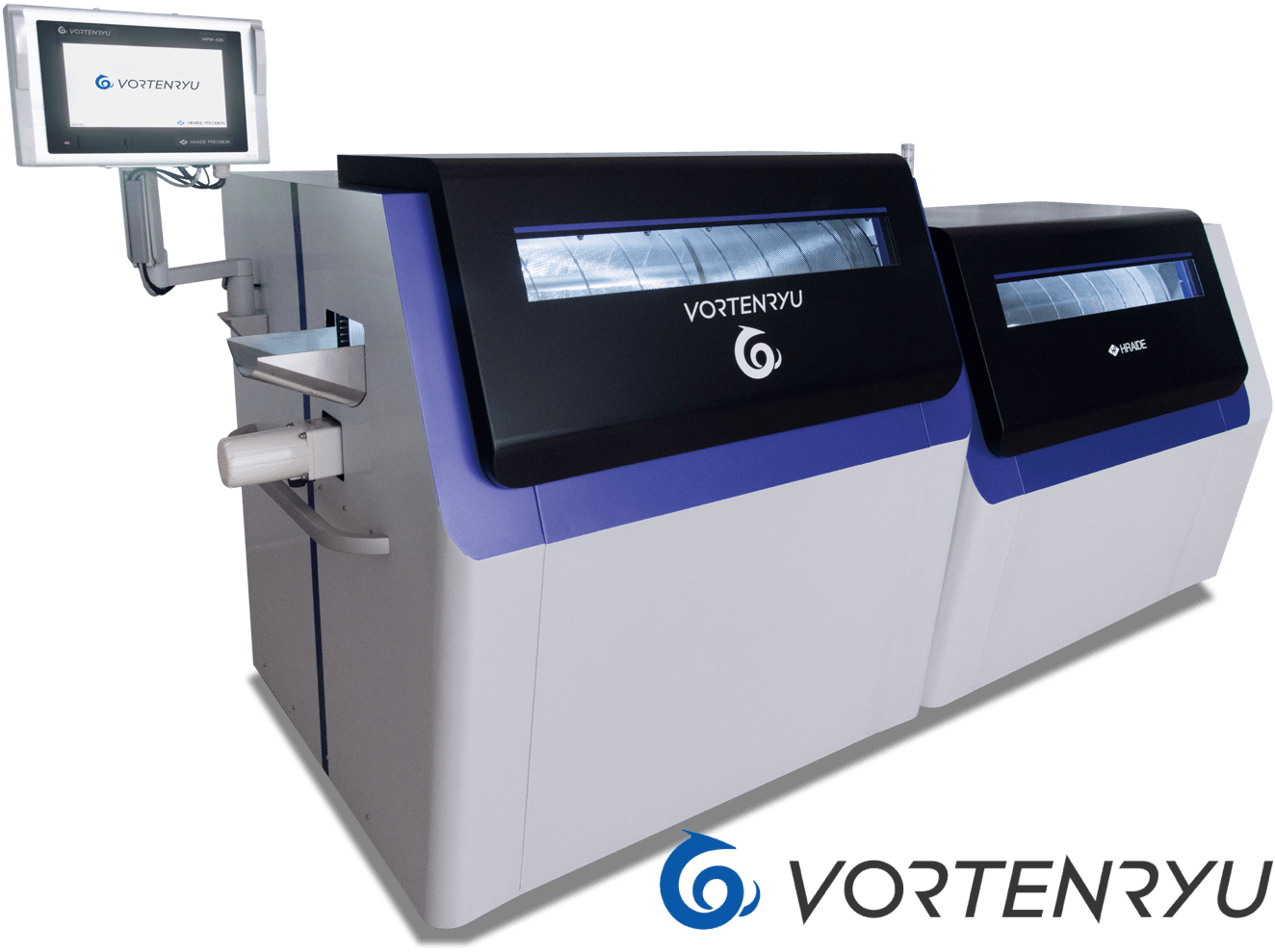

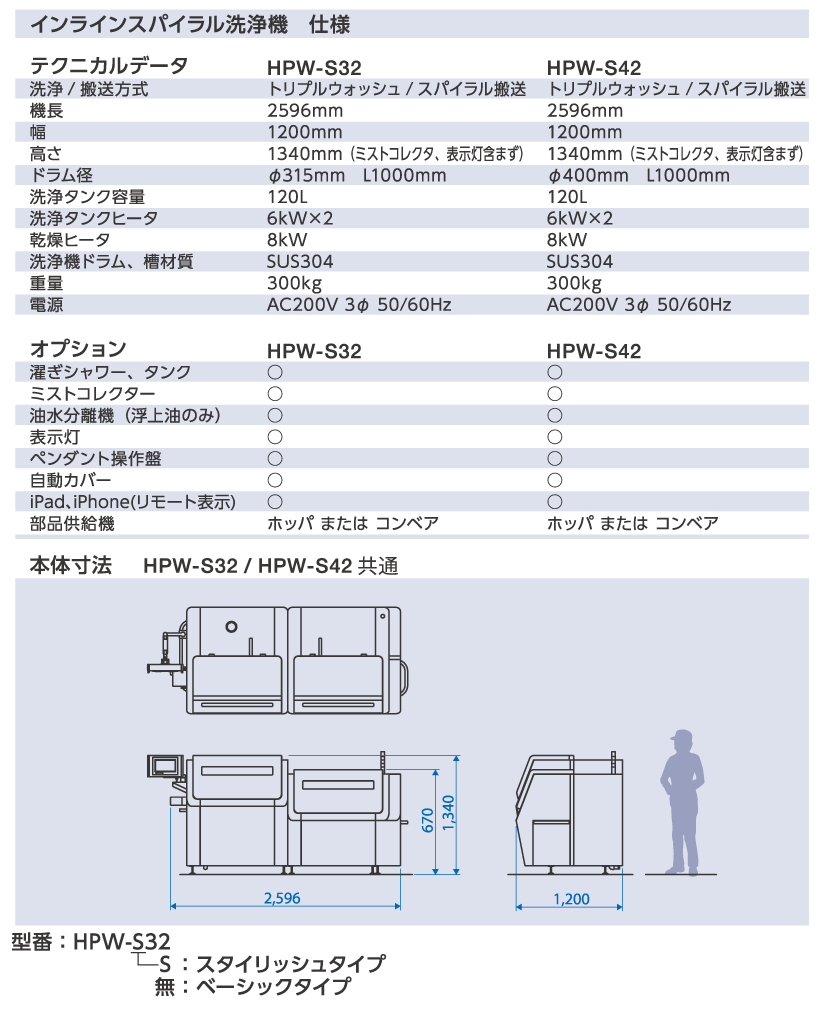

インラインスパイラル洗浄機

インラインスパイラル洗浄機HPW-32/42シリーズはスパイラル機構による自動搬送により、洗浄作業を自動化し、作業効率を上げることができる工業用部品洗浄機です。

仕様について詳しく

インラインスパイラル洗浄機

スタイリッシュタイプ

■スタイリッシュタイプ

スタイリッシュタイプ

■ベーシックタイプ

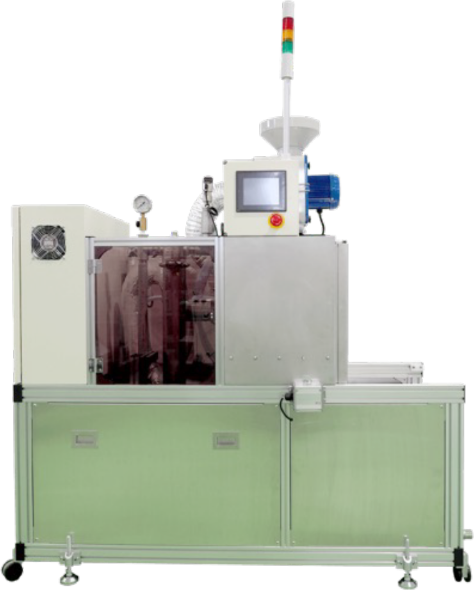

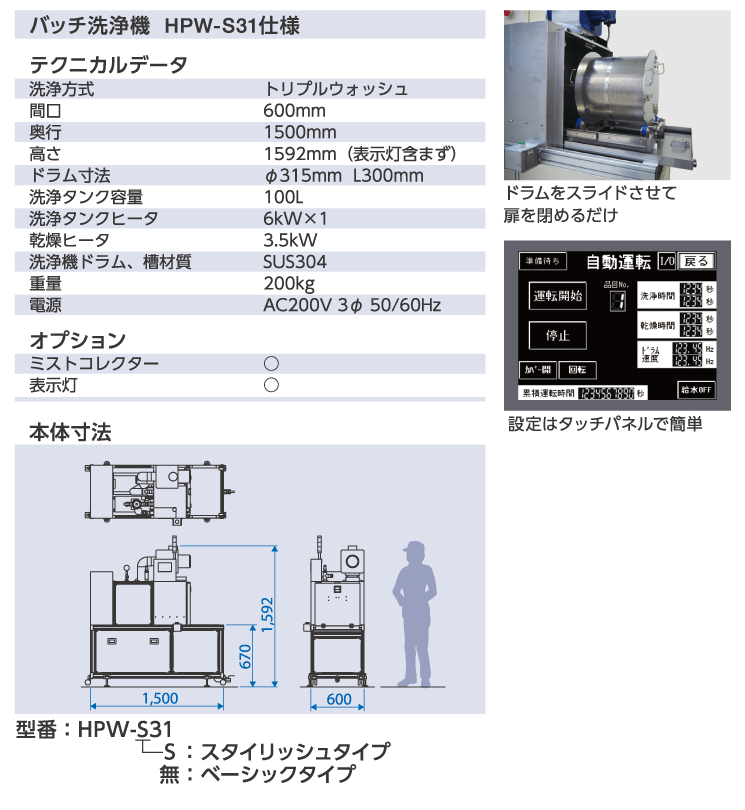

バッチ洗浄機

バッチ式洗浄機HPW-31シリーズは、「量は少ないけどたくさんの種類の製品を洗浄する、省スペースの洗浄機が欲しい」そんな現場にピッタリな工業用部品洗浄機です。ゴム部品洗浄に最適です。

仕様について詳しく

バッチ洗浄機

スタイリッシュタイプ

■スタイリッシュタイプ

スタイリッシュタイプ

■ベーシックタイプ

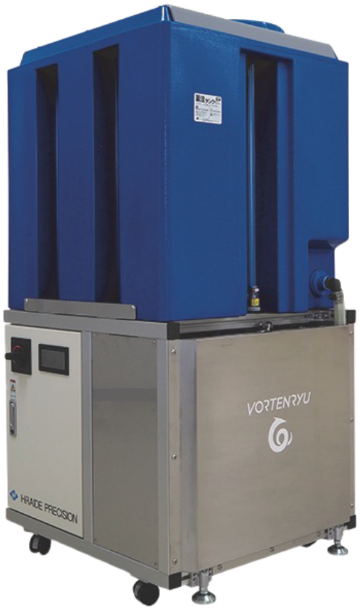

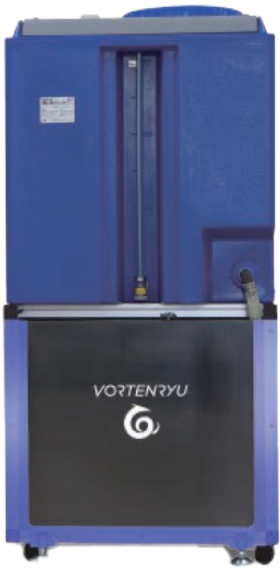

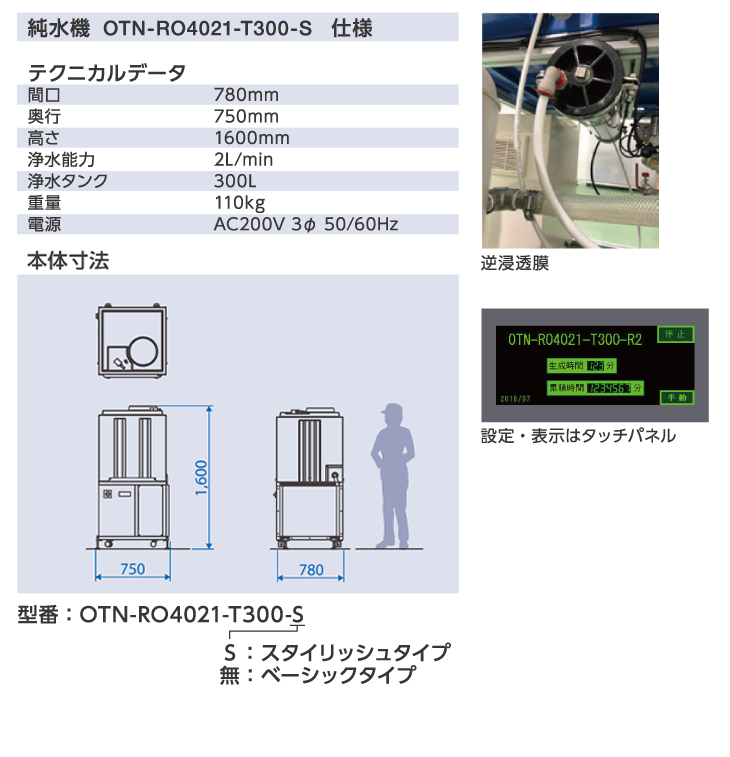

純水機

洗浄に使用する純水を生成する純水機OTN-RO4021-T300Pです。逆浸透膜へ圧力をかけた市水を通すことにより純水が生成されます。 PLC による制御により自動運転します。

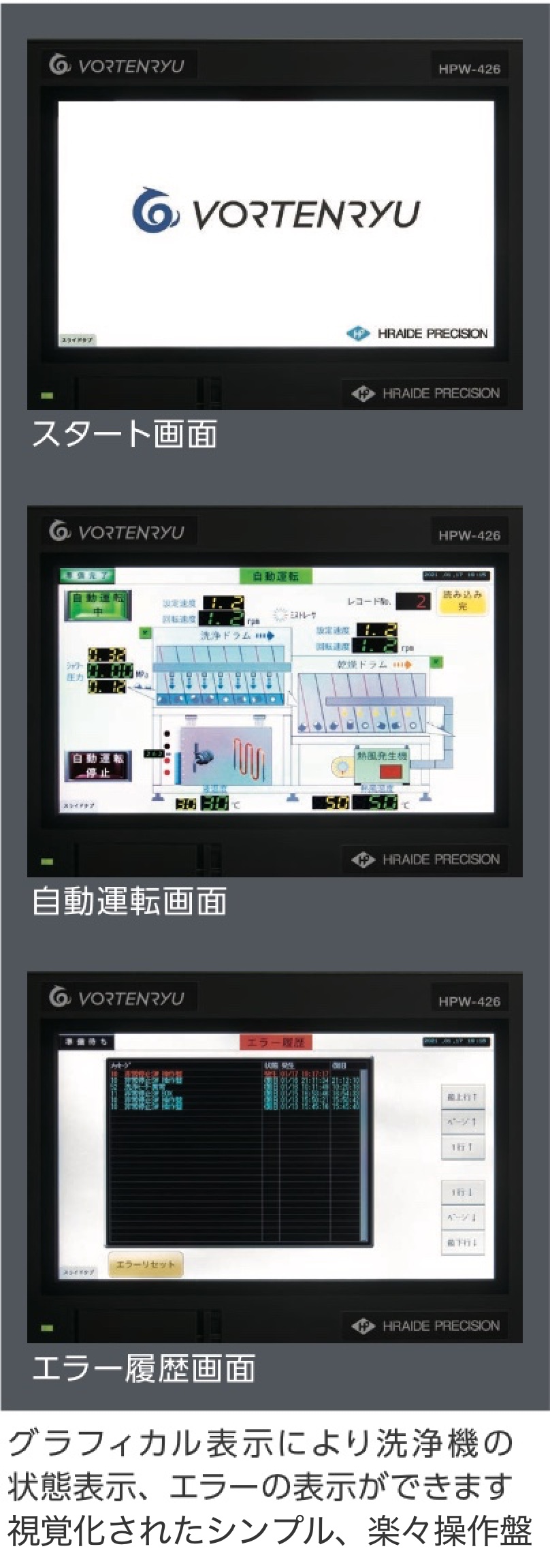

インラインスパイラル洗浄機

SDGsの17項目を目指した
サスティナブルなインライン型スパイラル洗浄機


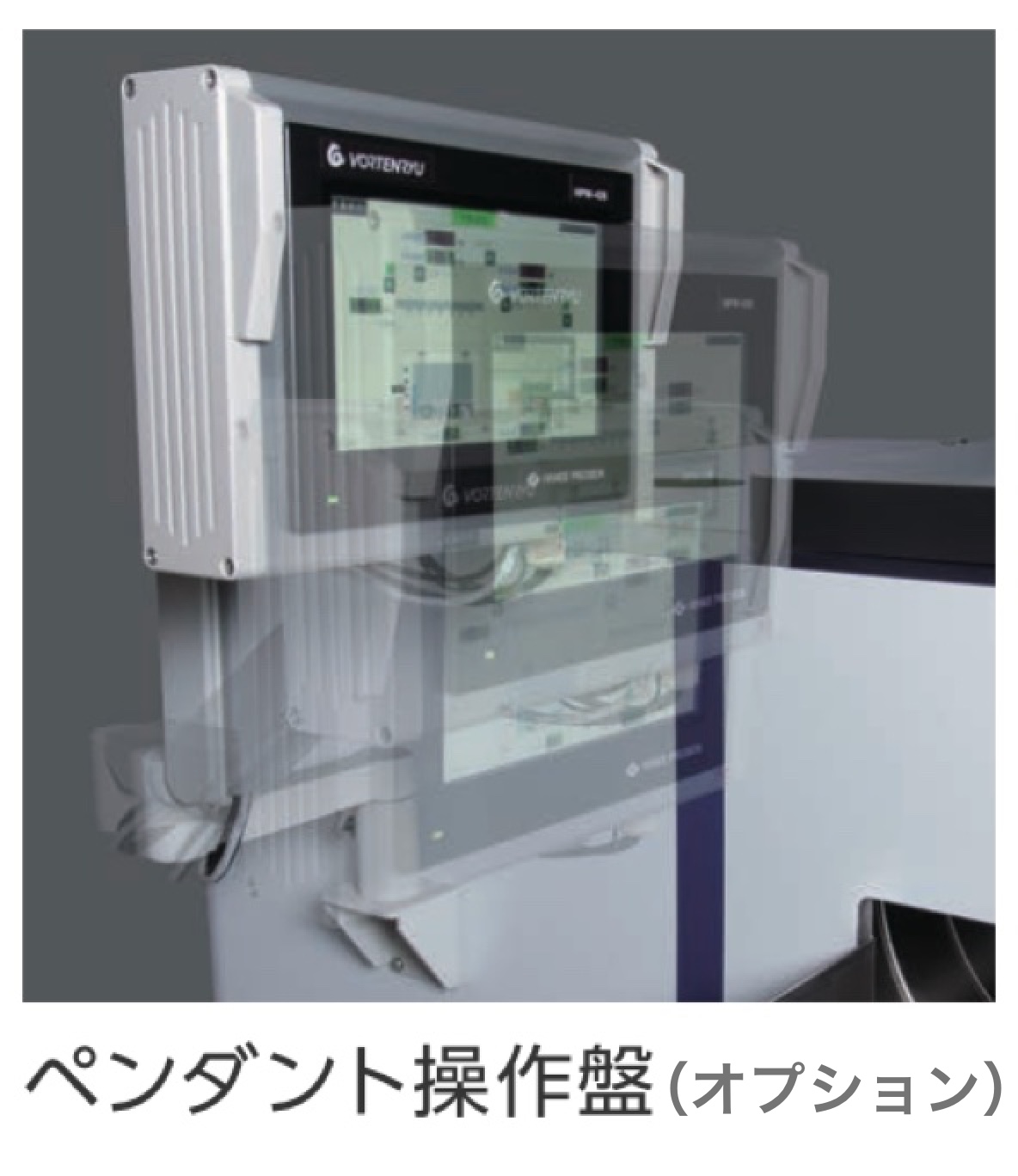

※上下に移動できます。

※投入口のデザインは自由です。
仕様について詳しく

インラインスパイラル洗浄機

VORTEXイメージ動画

主な納入実績と導入効果事例

2003年からインライン洗浄機の開発販売
多くの実績と洗浄ノウハウで多くのお客様の洗浄課題をクリアしてきました

金属部品

洗浄対象ワーク 洗浄の目的
プレス部品 プレス油の脱脂
鍛造部品 鍛造油の脱脂
ばね部品 焼き入れ油の脱脂
アルミプレス部品 プレス油の脱脂
挽物部品 切削油の脱脂

ゴム部品

洗浄対象ワーク 洗浄の目的
ガス配管用Oリング 糸くず、ゴムカス、手脂除去
自動車用Oリング 糸くず、ゴムカス、手脂除去
プリンタパッキン 糸くず、ゴムカス、手脂除去
自動車用ガスケット 個体、繊維異物除去
CCDカメラ防塵ゴム コンタミ除去
プレス部品製造業

A社 プレス部品製造業

人手による籠のトリクレン洗浄から、コンベア投入機を用いた弊社インラインスパイラル洗浄機で洗浄の自動化を実現し、省力化に貢献した。5号機まで納入し、稼働中。

鍛造部品製造業

B社 鍛造部品製造業

鍛造機と直結の他社製ドラム洗浄機からの置き換えで、弊社インラインスパイラル洗浄機を設置。コンパクト化と洗浄能力の向上を果たした。

切削部品製造業

C社 切削部品製造業

切削後、遠心分離機で油分除去から、弊社インラインスパイラル洗浄機で自動化、後工程の焼入れ炉へ油持ち込み低減と投入時の作業者負担を減らした。

切削部品製造業

D社 ゴム部品製造業

ゴム部品は2槽(洗浄、すすぎ)洗濯機+乾燥機で洗浄していたがコンタミ除去できなかった。丁度、新規Oリング生産が立ち上がる為、弊社バッチ洗浄機を採用した。

導入の流れ

発注から設置90日間で対応いたします。

  • STEP
    01

    洗浄機説明

    洗浄機説明、洗浄ワーク確認、お預かり

  • STEP
    02

    洗浄テスト

    洗浄テスト、ワーク返却、レポート提出

    14日

  • STEP
    03

    来社、洗浄テスト、仕様打合せ

    洗浄テスト立会、洗浄機仕様打合せ

    1日

  • STEP
    04

    見積、仕様書

    見積、仕様書

    7日

  • STEP
    05

    発注、納納入仕様、製作、立会

    発注、納入仕様書提出、製作、来社立会

    90日※1

  • STEP
    06

    運搬、設置、試運転

    運搬、設置、試運転、操作説明

    2日

※1製作までの納期通常90日ですが、現在制御部品納期が未定です。洗浄機納期を6か月見てください。

購入後のアフターサポート

安心ポイント01

故障やトラブルに対する運用サポート

安心ポイント02

弊社技術スタッフが対応

安心ポイント03

出張定期メンテナンスも対応

■故障やトラブルに対する運用サポートを行います。
■弊社休業日を除く、平日8時~17時、弊社技術スタッフが対応いたします。
■お電話または メールで現象をご連絡頂き、交換部品が必要であれば発送します。
■シンプルな構造のため、お客様にて点検部品交換が可能です。
■弊社技術スタッフによる出張定期メンテナンスも対応しておりますので日常の保守点検もお任せください。

動画、製品カタログダウンロードはこちら

よくあるご質問

Q&A

Q. 水だけで洗浄できますか?

はい、たいていの洗浄部品の脱脂が可能です。まずは洗浄テストさせてください。

Q. 水は市水ですか?

水道水(市水)よりRO(逆浸透)膜を通した純水を使います。

Q.洗浄剤は使用できますか?

原則、水のみでの洗浄になります。(洗浄剤は一部のお客様にて使用されております)

Q. トリプルウォシュとはどのような洗浄方法ですか?

洗浄ドラムが1回転するたびにシャワー、浸漬・揺動、流水洗浄を行います。超音波振動による洗浄(揺動洗浄)とは違います。

Q.水では清浄度が満足できないときは、他にどのような洗浄方法がありますか?

現在、アルカリ性電解水を使った洗浄実験をしております。お問い合わせください。

Q. 液の交換は必要ですか?

必要とされる清浄度により液の交換時期は変わります。

Q. 交換後の液の処分はどのようになりますか?

産業廃棄物として処分して下さい。

Q.被洗浄物にキズは付きませんか?

細かいキズが付く場合があります。洗浄テストにてご確認いただけます。

Q.標準販売ですか?

いいえ、お客様の洗浄部品により、カスタマイズ対応しております。

Q.洗浄機のフィルターはどのくらいの時期で交換しますか?

フィルターの前後にある圧力計の差が0.1Mpaになりましたら交換してください。

Q.工場エアーは必要ですか?

一部ゴム品はエアーが必要となる場合があります。

Q.消耗部品には何がありますか?

液のフィルタエレメント、ドラム受けローラー、ポンプ用ストレーナー、液用ホースです。
