精密板金で作る「動物クリップ」「ブックマーク」
投稿日: 2016/10/18
デザイン板金とは
デザイン板金とは、機能性だけでなく美観性やデザイン性を重視した精密板金製品のことです。複雑な形状や細かなディテールを精密に再現でき、ノベルティグッズや装飾品、インテリア用品など、デザイン重視の製品分野で注目されている加工技術です。
製品例
製品概要

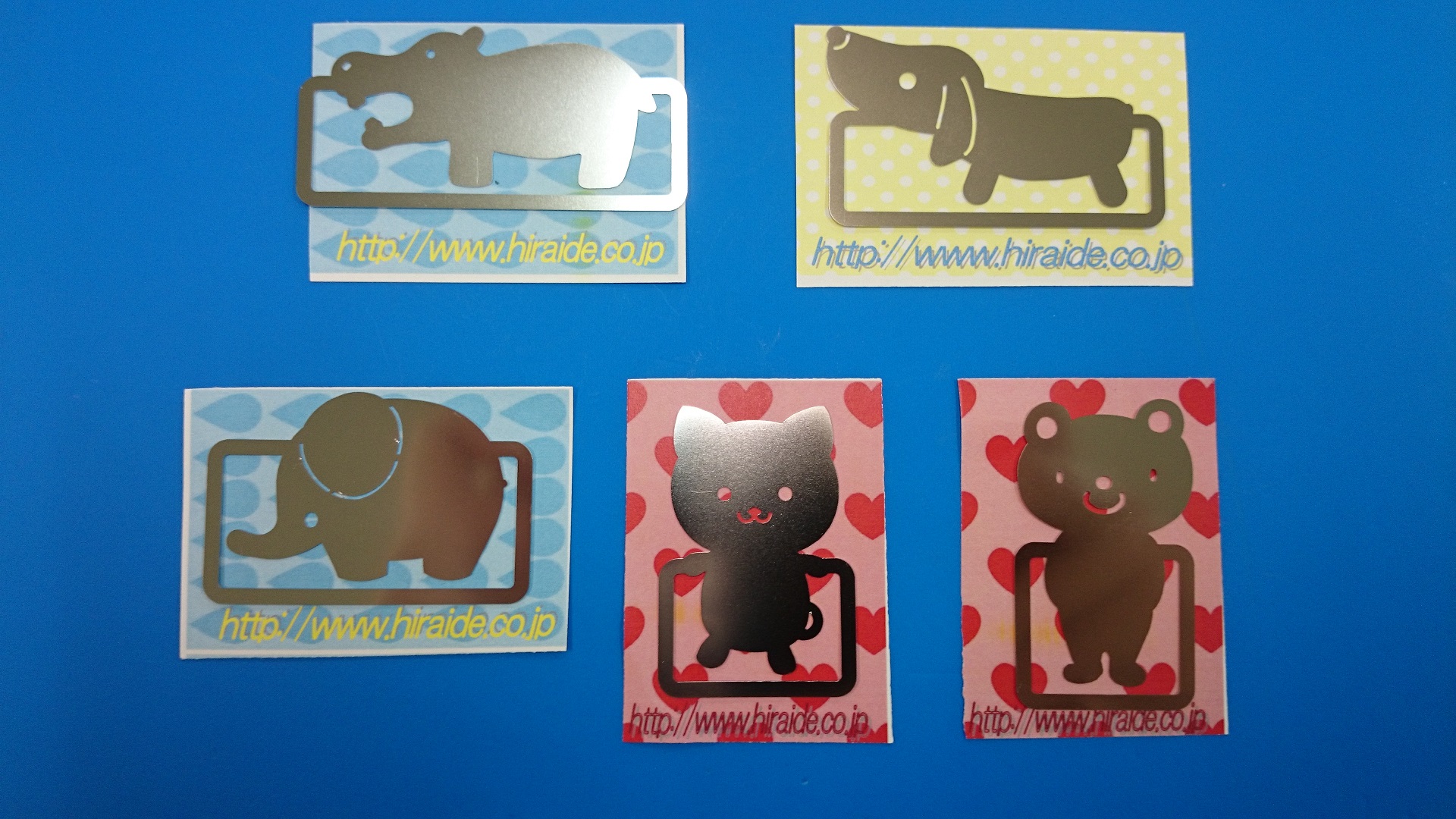

動物の形をしたクリップです。
本に挟む「しおり」としても使えます。
加工技術ポイント
ステンレス0.5mmの材料をレーザ切断により加工しました。
レーザならではの自由な形状での切断が可能なため、
CADでデザインをし、そのままに加工ができます。
電解研磨を行うことにより輝きがでます。
製品の主な使用用途
使い方はお客様の自由です。
動物の形をしたクリップです。
本に挟む「しおり」としても使えます。
また、ノベルティやプレゼントにも喜ばれます。
対応可能加工サイズ
手のひらサイズ
この製品に関する技術情報はこちら
