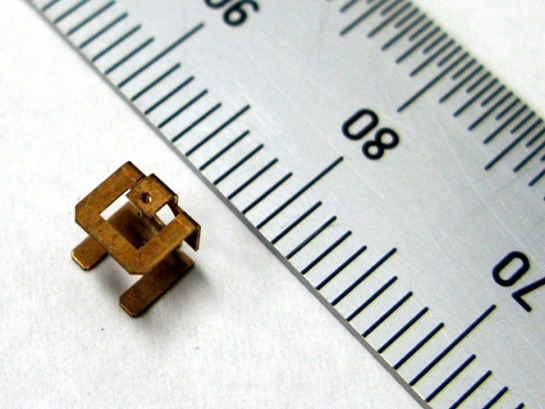

製品概要

超微細精密板金です。
人間が材料を手に持ってしまうと体温が材料に伝わり金属が伸び縮みする為、高い精度が出ません。
その為、設備装置の中で抜き加工から曲げ加工まで行い製品にします。
また加工方法も専用金型を使用することなく、汎用の抜き金型を組み合わせる事により中量産で力を発揮します。
±10μmを実現した超微細板金です。

加工技術ポイント

専用金型がいらず、汎用金型の組み合わせにより±10μmの精度が出せる精密板金。

製品の主な使用用途

電子部品

対応可能加工サイズ

t=0.2
材質=C2510
爪先のサイズ
100個/lot
