スライドレールの変位量解析
投稿日: 2015/04/13
変位量解析とは
変位量解析（へんいりょうかいせき）**とは、物体に何らかの力が加わった際に、その物体がどれだけ移動したり、変形したりするか（＝変位）を予測・計算する解析のことです。主にCAE（Computer Aided Engineering：コンピュータ支援解析）という分野で行われるシミュレーションの一つで、構造解析の一種として位置づけられます。
変位量解析の目的と重要性
変位量解析の主な目的は、設計段階で製品や構造物が実際に使用される環境下で、設計通りの機能を発揮するか？
破壊することなく安全に動作するか？
許容範囲内の変形に収まるか？
といった点を事前に検証することです。
課題及び要望の概要
机の引き出しなどをスムーズに出し入れするために欠かせない部品のひとつにスライドレールがある。
そのスライドレールを最も伸ばした状態で、想定される荷重をかけた時に、どのくらいたわむのかを知りたい。
解決策の内容

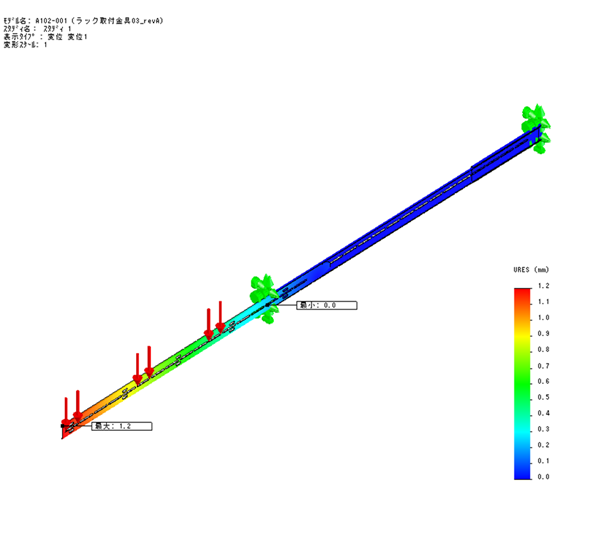

スライドレールを固定する箇所、機器を取り付ける箇所、スライドレールが受ける荷重を明確にして、CAE解析をおこない、たわみ量の最大値を求めた。
効果について
スライドレールに機器を取付けて引き出した時のたわみ量や、応力がかかる箇所を視覚的に知ることができた。
解析結果を設計に反映することで、試作回数を減らすことができた。
