課題解決事例

脱水素装置(触媒反応器)

投稿日: 2017/07/13

課題及び要望の概要

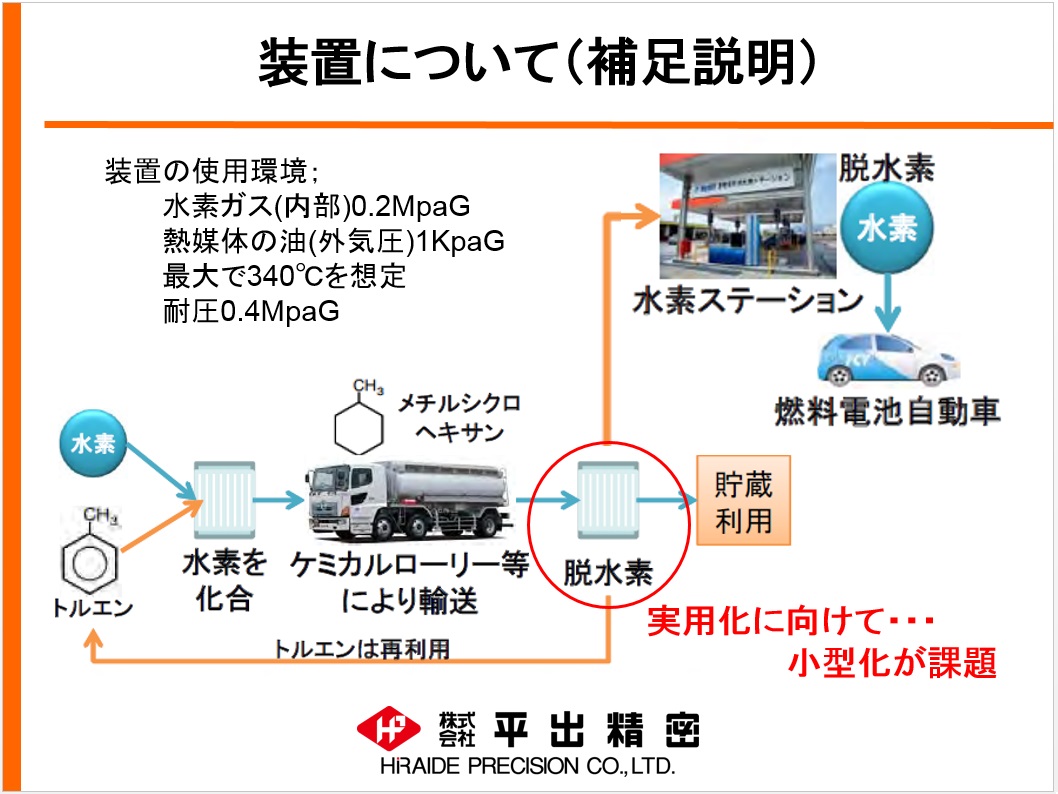

脱水素装置内部の平チューブを作りたい。
現在抱えている業者ではロウ付けで加工した際に、
歪がすごく、割れ等も発生し使用することができなかった。

また、ステンレスの為、重い。軽くしたい。

解決策の内容

精密板金加工で対応。

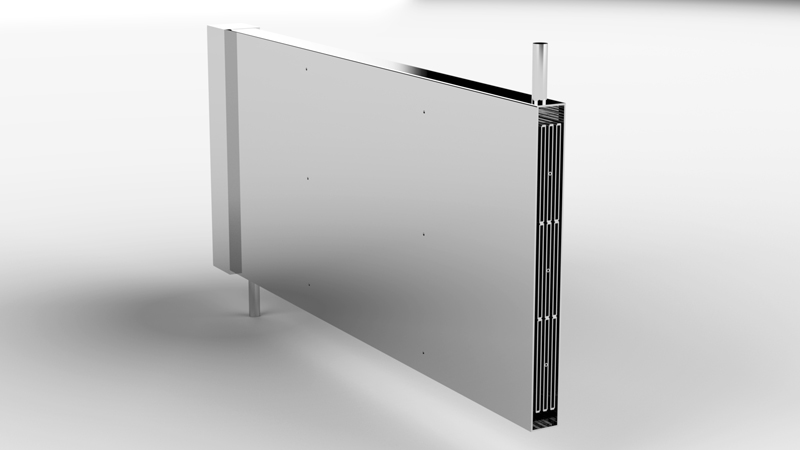

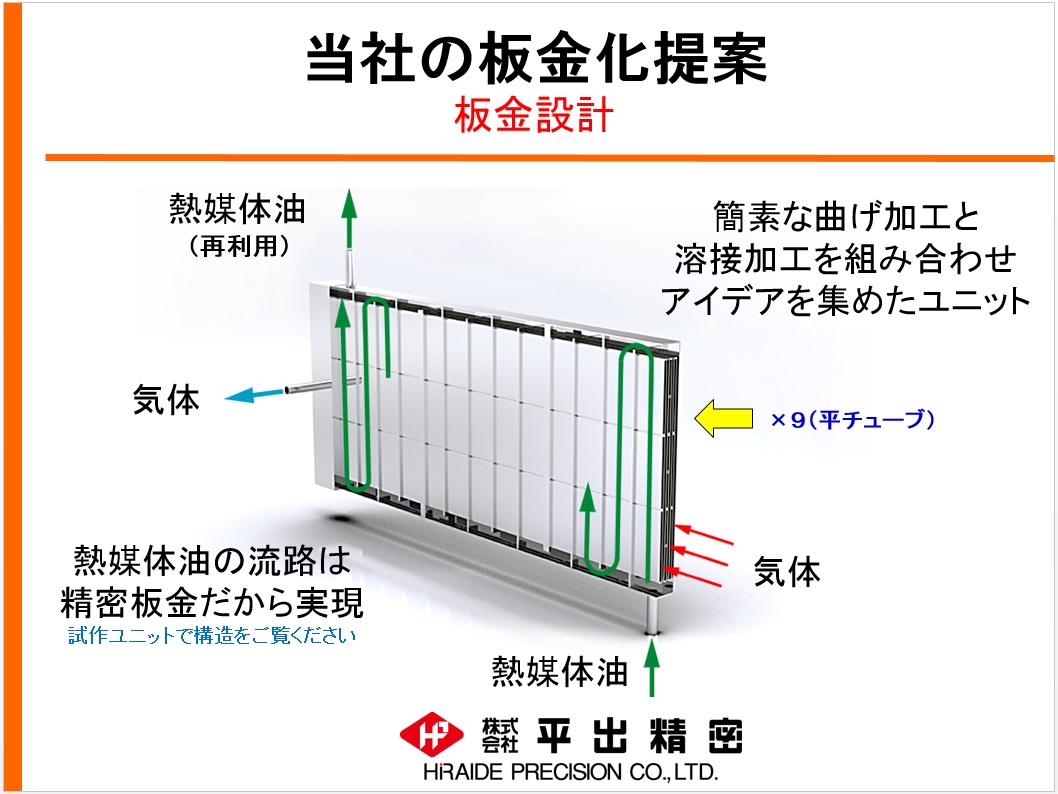

・簡素な曲げ加工と溶接加工を組み合わせたアイデアを集めたユニット

オール板金設計
・お客様のイメージと要素技術を融合した板金設計提案。

平チューブの精度要求を満足する曲げ加工
・600mmの通し精度レンジ0.05mmを実現

機密性を維持したファイバーレーザ溶接(FLW)
・要求される使用環境に耐えうる溶接技術をご提案

ステンレスとアルミの両方に対応
重さ1/3に。SUS=16.2Kg→アルミ品(5.9Kg)
